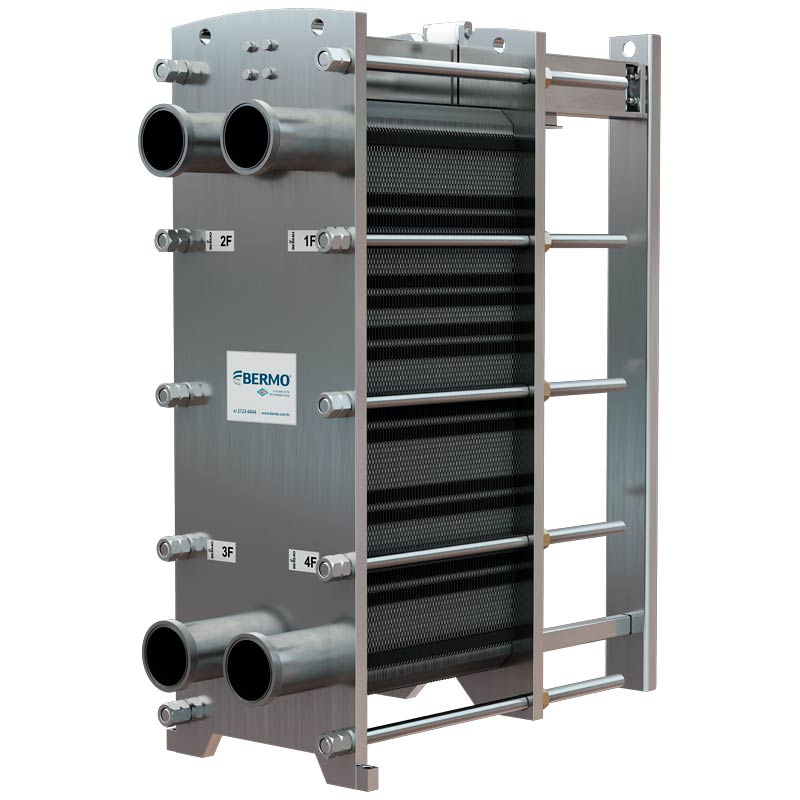

Trocador de Calor a Placas Sanitário - BP150
Ref.:


O trocador de calor consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.

O conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão móvel, sendo comprimido por parafusos de aperto. As placas são equipadas com uma gaxeta, que veda o canal e direciona os fluidos em canais alternados. O número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e pelo gradiente de temperatura. As ondulações da placa promovem a turbulência do fluido.

A placa fixa e a placa móvel são suspensas a partir de uma barra de transporte superior e localizadas por uma barra de guia inferior, ambas fixadas a uma coluna de suporte.

As conexões estão localizadas na placa de estrutura fixa ou móvel e, em ambos os fluidos, pode-se fazer mais do que um único passe no interior da unidade.

VEJA MAIS INFORMAÇÕES


Descrição completa

APLICAÇÕES

Aplicações alimentícias e/ou com ambientes corrosivos.



Materiais Padrão:

Material estrutura: aço carbono pintado epóxi; revestido em aço inox ou titânio.
Material das placas: Aço Inox AISI 316L, Hastelloy C276, Titânio Gr.1
Material das gaxetas: NBR, EPDM, Viton e Viton GS

Área Máxima de Transferência:

390 m²

Elementos necessários para seleção:
- As taxas de fluxo ou carga térmica;
- Gradiente de temperatura;
- Propriedades físicas dos líquidos em questão;
- Pressão de trabalho desejado;
- Queda máxima de pressão permitida;
- Temperatura dos fluidos na entrada e saída.


Conexão:
SMS 6"

 conexão sanitaria



Dimensões

Modelo

BP150M / BP150B

Altura, H [mm]

1885

1885

Largura, W [mm]

610

650

Comprimento Mín. Padrão, L [mm]

1150

1150

Comprimento Máx. Padrão, L [mm]

3250

3250

Distância porta Vertical, VC [mm]

1294

1294

Distância porta Horizontal, HC [mm]

298

298

Temperature Máx. [ºC)

180

180

Pressão Máx. (barg)

10

10

Conexão

Macho SMS – 6”

Macho SMS – 6”

Taxa de Vazão Máx. (kg/s)

80

BP150



Componentes do desenho

  Componentes_Trocador-de-Calor-Sanitario
