Trocador de Calor a Placas Sanitário - GP10
Ref.:

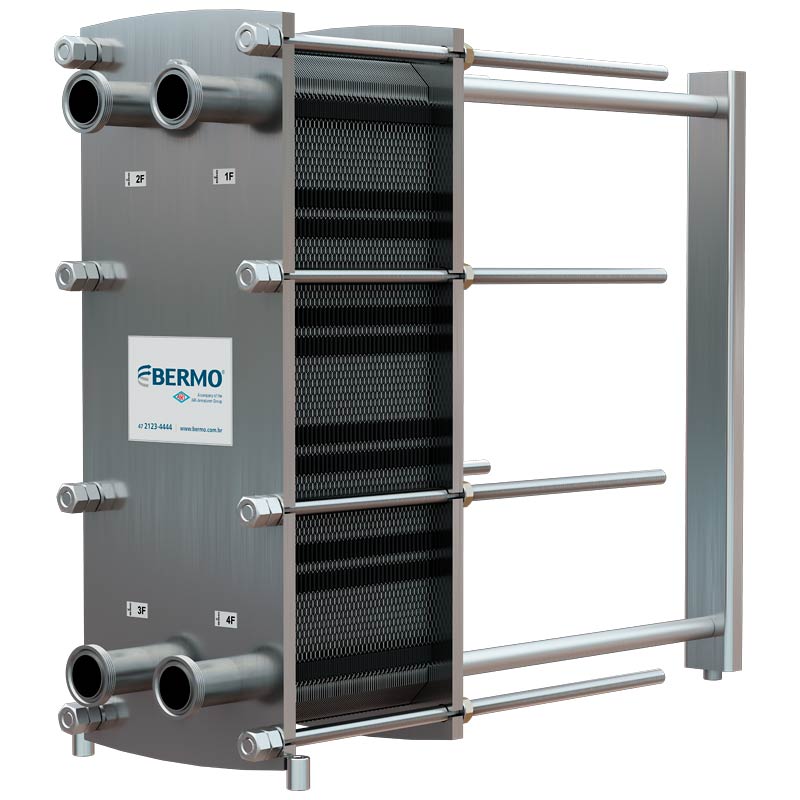

O trocador de calor consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.

O conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão móvel, sendo comprimido por parafusos de aperto. As placas são equipadas com uma gaxeta, que veda o canal e direciona os fluidos em canais alternados. O número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e pelo gradiente de temperatura. As ondulações da placa promovem a turbulência do fluido.

A placa fixa e a placa móvel são suspensas a partir de uma barra de transporte superior e localizadas por uma barra de guia inferior, ambas fixadas a uma coluna de suporte.

As conexões estão localizadas na placa de estrutura fixa ou móvel e, em ambos os fluidos, pode-se fazer mais do que um único passe no interior da unidade.

VEJA MAIS INFORMAÇÕES


Descrição completa

APLICAÇÕES

Aplicações alimentícias e/ou com ambientes corrosivos.



Materiais Padrão:

Material estrutura: aço carbono pintado epóxi; revestido em aço inox ou titânio.
Material das placas: Aço Inox AISI 316L, Hastelloy C276, Titânio Gr.1
Material das gaxetas: NBR, EPDM, Viton e Viton GS



Área Máxima de Transferência:

20 m²

Elementos necessários para seleção:
- As taxas de fluxo ou carga térmica;
- Gradiente de temperatura;
- Propriedades físicas dos líquidos em questão;
- Pressão de trabalho desejado;
- Queda máxima de pressão permitida;
- Temperatura dos fluidos na entrada e saída.

Conexão:
SMS – 2”

conexão sanitaria



Dimensões

Modelo
GP10
Altura, H [mm]
920
Largura, W [mm]
285
Comprimento Mín. Padrão, L [mm]
600
Comprimento Máx. Padrão, L [mm]
1600
Distância porta Vertical, VC [mm]
682
Distância porta Horizontal, HC [mm]
118
Temperature Máx. [ºC)
180
Pressão Máx. (barg)
10
Conexão
Macho SMS – 2”
Taxa de Vazão Máx. (kg/s)
11,12


gp10-dimensoes



Componentes do produto

  Componentes_Trocador-de-Calor-Sanitario

Downloads - Dados Técnicos

Manual Geral Trocadores Calor Placas Bermo

Manual Instrução Trocadores Bermo

Datasheet Trocador de Calor a Placas Sanitário Bermo GP10
