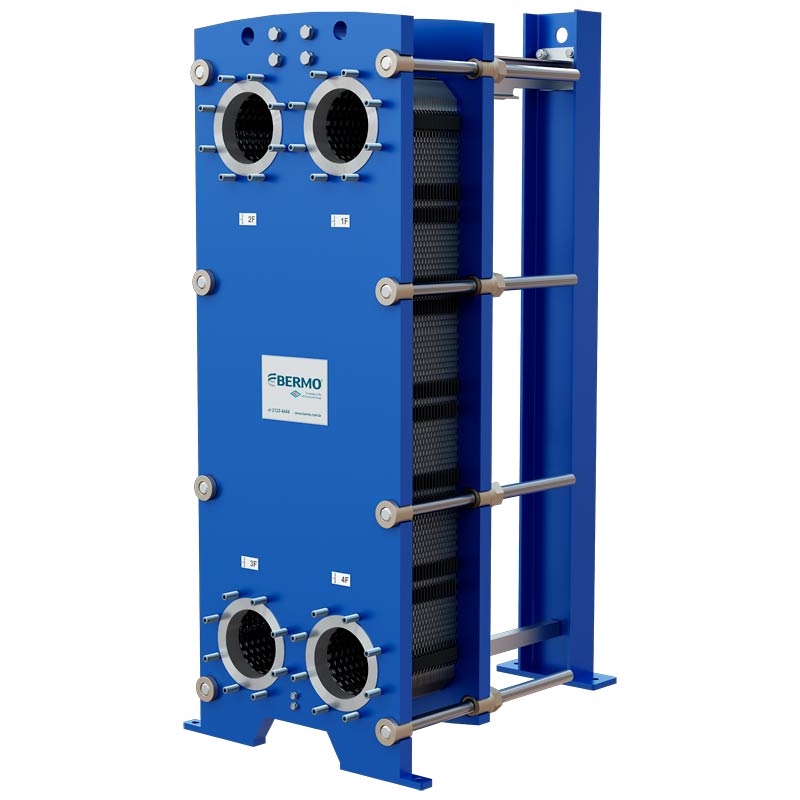

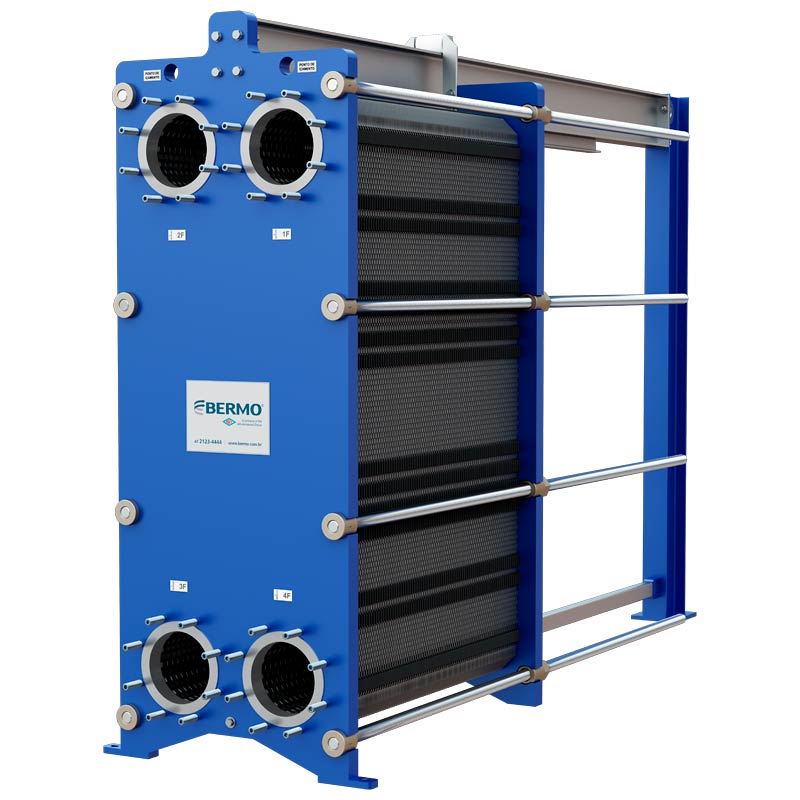

BP200 - Trocador de Calor a Placas Gaxetado

BP200 - Trocador de Calor a Placas Gaxetado
Ref.:

O trocador de calor consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.

O conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão móvel, sendo comprimido por parafusos de aperto. As placas são equipadas com uma gaxeta, que veda o canal e direciona os fluidos em canais alternados. O número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e pelo gradiente de temperatura. As ondulações da placa promovem a turbulência do fluido.

A placa fixa e a placa móvel são suspensas a partir de uma barra de transporte superior e localizadas por uma barra de guia inferior, ambas fixadas a uma coluna de suporte.

As conexões estão localizadas na placa de estrutura fixa ou móvel e, em ambos os fluidos, pode-se fazer mais do que um único passe no interior da unidade.

VEJA MAIS INFORMAÇÕES
Solicite um oçamento

AGILIZE SEU ORÇAMENTO INFORMANDO AS ESPECIFICAÇÕES DE APLICAÇÃO (CAMPOS OPCIONAIS):

Pressão Máxima de Trabalho (bar) - (Lado QUENTE):
Fluido - (Lado FRIO):
Volume / Caudal (m³/h) - (Lado FRIO):
Temperatura de Entrada (ºC) - (Lado FRIO):
Temperatura de Saída (ºC) - (Lado FRIO):
Pressão Máxima de Trabalho (bar) - (Lado FRIO):
Perda de Carga Admissível (bar) - (Lado FRIO):
Fluido - (Lado QUENTE):
Volume / Caudal (m³/h) - (Lado QUENTE):
Temperatura de Entrada (ºC) - (Lado QUENTE):
Temperatura de Saída (ºC) - (Lado QUENTE):
Perda de Carga Admissível (bar) - (Lado QUENTE):
Material da Estrutura:
Tipo de Vedação:

Descrição completa

APLICAÇÕES

Aquecimento e refrigeração geral.



Materiais Padrão:

Material estrutura: aço carbono pintado epóxi; revestido em aço inox ou titânio.
Material das placas: Aço Inox AISI 316L, Hastelloy C276, Titânio Gr.1
Material das gaxetas: NBR, EPDM, Viton e Viton GS

Área Máxima de Transferência:

630 m²

Elementos necessários para seleção:
- As taxas de fluxo ou carga térmica;
- Gradiente de temperatura;
- Propriedades físicas dos líquidos em questão;
- Pressão de trabalho desejado;
- Queda máxima de pressão permitida;
- Temperatura dos fluidos na entrada e saída.

Conexão:
ANSI 8” #150, DIN DN200.

Conexao-com-Inserto-Metalico



Dimensões

Modelo
BP200
Altura, H [mm]
2150
Largura, W [mm]
750
Comprimento Mín. Padrão, L [mm]
1250
Comprimento Máx. Padrão, L [mm]
3350
Distância porta Vertical, VC [mm]
1478
Distância porta Horizontal, HC [mm]
353
Temperature Máx. [ºC)
180
Pressão Máx. (barg)
10
Conexão
DN200
Taxa de Vazão Máx. (kg/s)
225

 BP200



Componentes do produto

  bp200-componentes
