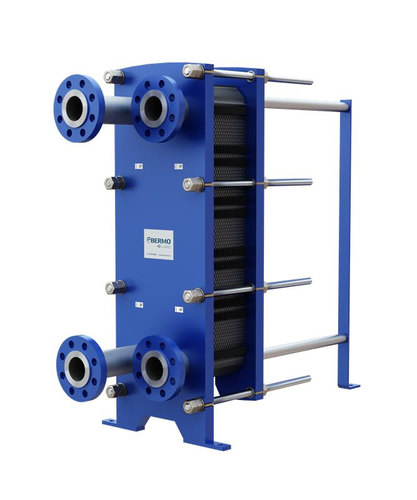

BW60 - Trocador de Calor a Placas Semi-Soldado
Ref.:


O trocador de calor consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.

O conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão  móvel, sendo comprimido por parafusos de aperto. As placas semi-soldadas possuem um canal vedado pela solda efetuada entre as placas e outro por uma gaxeta, que veda o canal e direciona os fluidos em canais alternados. O número de placas é determinado pela taxa de fluxo de calor e massa, propriedades físicas dos fluidos, queda de pressão     e pelo gradiente de temperatura. As corrugações das placas promovem a turbulência do fluido.

A placa fixa e a placa móvel são suspensas a partir de uma barra de transporte superior e localizadas por uma barra de guia inferior, ambas fixadas a uma coluna de suporte.

As conexões estão localizadas na placa de estrutura fixa ou móvel e, em ambos os fluidos, pode-se fazer mais do que um único passe no interior da unidade, limitados a aplicação.

VEJA MAIS INFORMAÇÕES


Descrição completa

APLICAÇÕES

Resfriamento, aquecimento, evaporação, condensação e dessuperaquecimento de gases.



Materiais Padrão:

Material estrutura: aço carbono pintado epóxi; revestido em aço inox ou titânio.
Material das placas: AISI 316L / Titânio Gr.1
Material das gaxetas: NBR com anéis em Neoprene

Área Máxima de Transferência:

30

Conexão:
Rosca 1.¼” BSP.

Conexao-Flangeada

Dimensões



Modelo
BW60M
Altura, H [mm]
920
Largura, W [mm]
320
Comprimento Mín. Padrão, L [mm]
500
Comprimento Máx. Padrão, L [mm]
1500
Distância porta Vertical, VC [mm]
640
Distância porta Horizontal, HC [mm]
140
Temperature Máx. [ºC)
180
Pressão Máx. (barg)
16
Conexão
DN50
Taxa de Vazão Máx. (kg/s)
16



dimesoes_BW60M



Componentes do produto

  bp60-componentes

Downloads - Dados Técnicos

BW60M Trocador de Calor a Placas Semi-Soldado
