Eliminador de Ar para Líquidos PAE-20
Ref.: Eliminador de Ar para Líquidos PAE-20
Descrição completa

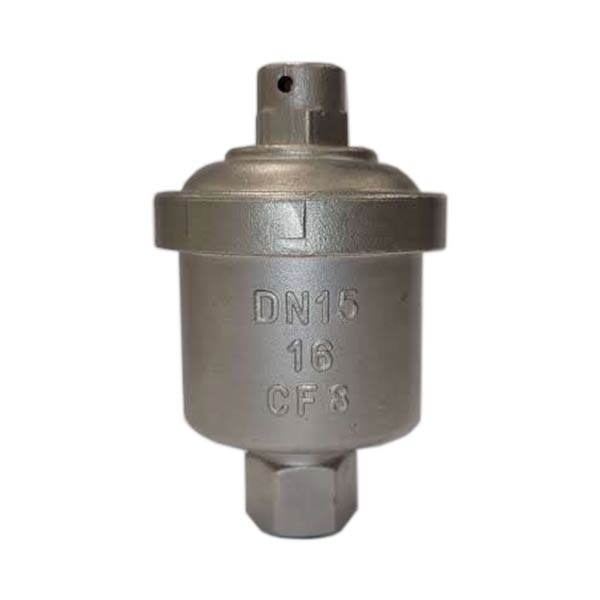

Eliminador de Ar para Líquidos - PAE20
Descrição
O eliminador de ar tipo boia livre, modelo PAE-20, foi projetado para eliminar automaticamente o ar e gases presentes em sistemas líquidos diversos
Aplicação
Pode ser instalado em sistemas líquidos contendo, como por exemplo, água / alguns tipos de óleo / soluções com ácido nítrico ou acético.
A pressão de operação é de 0.15 MPa (1,5 barg) até 1.6 MPa (16,0 barg) com temperaturas de -20 °C a +180 ºC.
Materiais
NO. |
PART |
MATERIAL |
1. |
CORPO |
CF8 |
2. |
FILTRO |
SS304 |
3. |
BOIA |
SS304 |
4. |
JUNTA |
PTFE |
5. |
TAMPA |
CF8 |
6. |
SEDE |
EPDM |
Dimensões
DN |
B |
G/in |
H |
A |
Ø |
15 |
30 |
1/2'' |
116 |
21.5 |
72 |
20 |
36 |
3/4'' |
116 |
21.5 |
72 |
25 |
44 |
1'' |
116 |
21.5 |
72 |
