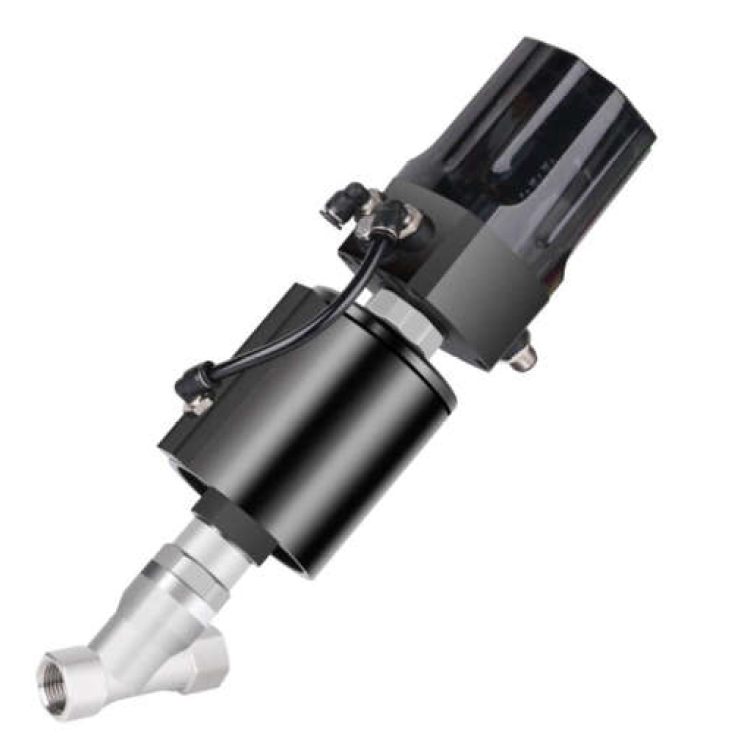

Válvula Angular H-3601
Ref.:

Válvulas Angulares - H-3601

Aplicação:

As válvulas de controle angulares H-3601, são utilizadas para controle proporcional de vários tipos de fluidos, incluído vapor, ar, óleo, água incluído fluidos agressivos e contaminados. Podem ser aplicadas para pressões de trabalho até 10 Kgf/cm² e temperatura de até 180 °C

Características:

• Válvula com atuador tipo pistão retorno por mola;
• Corpo angular de passagem reta tipo “Y” com alto coeficiente de vazão (Cv);
• Obturador parabólico, melhor precisão no controle;
• Sentido de fechamento contrário ao fluxo, proporcionando operação amortecida, evitando golpes de aríete.

Dados Técnicos:

- Diâmetros: DN15 – DN50
- Roscas: BSP
- Corpo da válvula: Inox 316
- Atuador: Inox 304
- Vedação da Sede: Metal x Metal
- Gaxetas: PTFE
- Vedação do Pistão: NBR
- Temperatura ambiente: -10 °C a +70 °C
- Temperatura Processo: -10 °C a +180 °C
- Acionamento: Ar ou gás inerte
- Alimentação ar comprimido: 6 bar
- Sinal de controle: 0/4..20mA
